Balustradă din lemn și mână curentă: înălțimi, distanțe și încărcări pe țări, esențe, îmbinări și utilizare la exterior

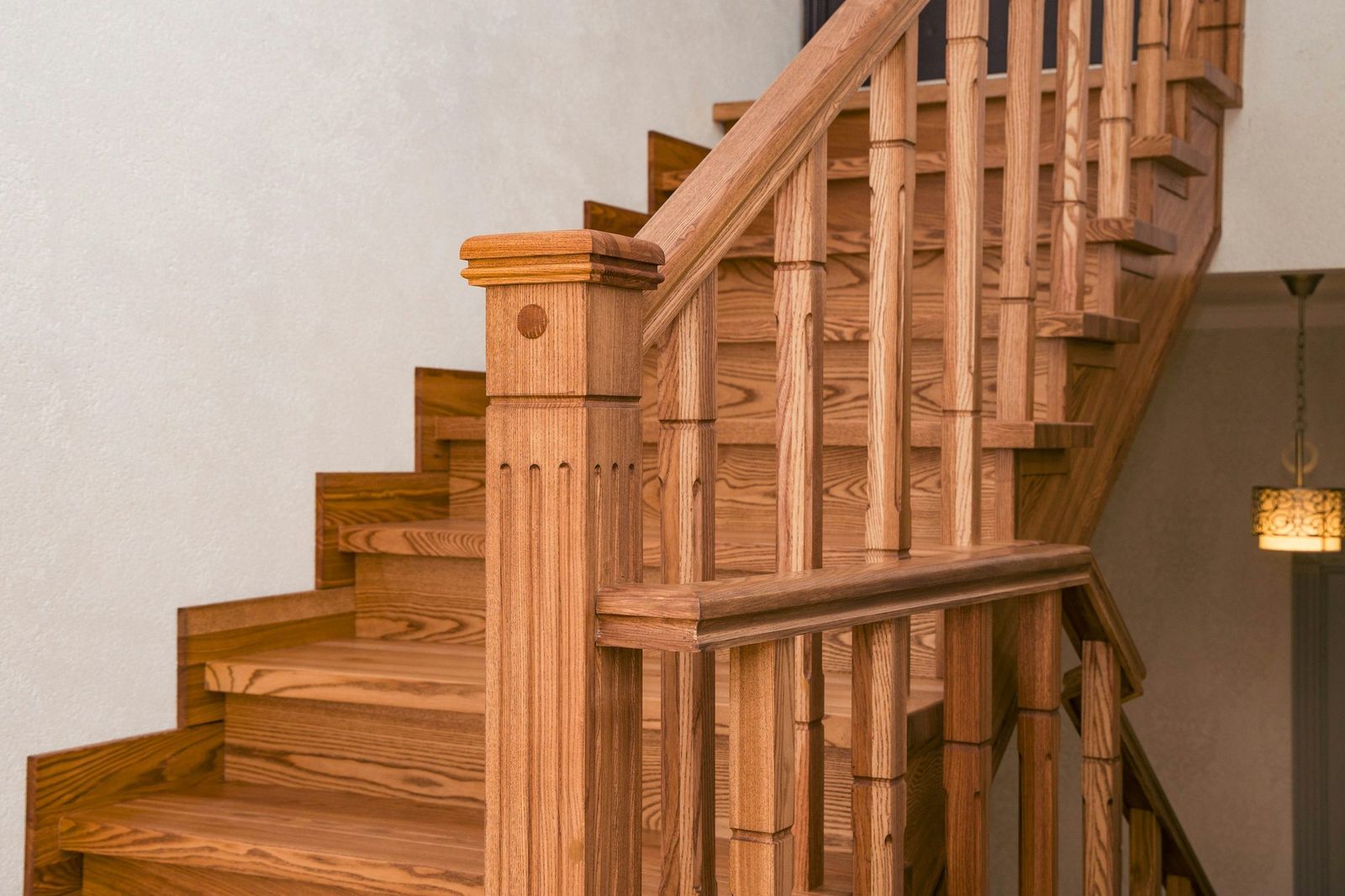

Balustradă, mână curentă, stâlp, baluștri: părțile și denumirile

O balustradă de lemn la scară este o mică structură alcătuită din câteva piese distincte, iar fiecare piață le numește altfel. Denumirile corecte evită majoritatea neînțelegerilor dintr-o ofertă.

• Balustrada (engleză balustrade, germană Geländer sau, ca perete plin, Brüstung) este întreaga protecție de pe latura deschisă a unei scări, a unui podest, a unei galerii, a unui balcon sau a unei terase. Regulile de construcție o numesc guarding (Anglia) sau Umwehrung și Absturzsicherung (Germania, Austria).
• Mâna curentă (handrail, Handlauf) este bara de care vă țineți când urcați. Poate fi partea de sus a balustradei sau poate fi montată separat, pe perete.
• Baluștrii (balusters, Geländerstäbe) sunt elementele verticale dintre mâna curentă și scară. Baluștrii strunjiți sunt forma clasică; cei pătrați sau dreptunghiulari se potrivesc scărilor moderne.
• Stâlpii (newel posts, Pfosten, iar la pornire Antrittspfosten) susțin mâna curentă la pornire, la schimbările de direcție și la capăt. Ei preiau cea mai mare parte a încărcării.
• Rigla de bază este bara de jos în care se fixează baluștrii la unele scări.

Umplutura nu trebuie să fie din baluștri. Scândurile orizontale, panourile, sticla, barele sau cablurile de oțel apar toate în balustradele moderne. Fiecare variantă trebuie să respecte aceleași reguli privind înălțimea, deschiderile, cățărarea și încărcările.

De ce regulile sunt naționale

O balustradă are trei roluri. Oprește oamenii să cadă peste o margine, îi oprește pe copiii mici să se strecoare printre elemente sau să se cațere peste ea, iar mâna curentă oferă un sprijin sigur pe scară. Uniunea Europeană armonizează felul în care se încearcă și se declară produsele pentru construcții, dar cerințele de siguranță în exploatare pentru clădiri rămân naționale. Înălțimile, deschiderile maxime, vârsta copilului pe care îl protejează regula și chiar forma obiectului de verificare diferă de la o țară la alta. Încărcările structurale urmează Eurocodurile, dar fiecare țară își fixează valorile în anexa națională.

Regula practică e simplă: proiectați și executați după regulile țării în care se construiește scara. O balustradă făcută în România pentru o casă din Bavaria urmează regulile germane; una pentru un apartament din București le urmează pe cele românești. Secțiunile de mai jos rezumă regulile din Anglia, Germania și Austria după surse primare sau oficiale și explică de unde vin cifrele pentru România.

Anglia: Approved Document K

În Anglia, ghidul pentru scări, balustrade și mâini curente este Approved Document K, ediția 2013. Țara Galilor, Scoția și Irlanda de Nord au documente proprii.

• Unde e nevoie de balustradă. În locuințe, pe laturile rampelor și podestelor unde înălțimea de cădere depășește 600 mm. În celelalte clădiri și în spațiile comune ale blocurilor, oriunde există cel puțin două contratrepte.¹
• Înălțimea. În locuințele unifamiliale, 900 mm pe scări, podeste, rampe și la marginile planșeelor interioare și 1.100 mm la balcoanele exterioare, inclusiv balcoanele franțuzești, și la marginile acoperișurilor. În clădirile rezidențiale, de birouri, comerciale și publice, 900 mm pe rampele scărilor și 1.100 mm în rest.¹
• Deschideri și cățărare. Într-o clădire care poate fi folosită de copii sub cinci ani, o sferă de 100 mm nu trebuie să treacă prin nicio deschidere a balustradei, iar balustrada nu trebuie să permită cățărarea ușoară: barele orizontale trebuie evitate.¹
• Mâna curentă. Partea de sus a mâinii curente se află la 900–1.000 mm deasupra liniei treptelor sau a pardoselii, iar o scară cu lățimea de 1.000 mm sau mai mult are nevoie de mână curentă pe ambele părți. Mâna curentă poate fi partea de sus a balustradei dacă înălțimile coincid.¹
• Încărcări. Balustrada trebuie să reziste cel puțin încărcărilor din BS EN 1991-1-1, cu anexa națională a Regatului Unit și PD 6688-1-1; BS 6180 dă îndrumări suplimentare pentru balustrade și umpluturi.¹

Germania: codurile landurilor și DIN 18065

În Germania, înălțimile minime ale balustradelor sunt stabilite de codul de construcții al fiecărui land (Landesbauordnung), iar standardul pentru scări DIN 18065 adaugă reguli detaliate. Valorile de mai jos iau un land ca exemplu; verificați codul landului în care construiți.

• Înălțimea. Codul de construcții al landului Renania de Nord-Westfalia (BauO NRW 2018, § 38) cere balustradă oriunde o suprafață circulabilă se învecinează cu o diferență de nivel de peste 1 m, cu o înălțime minimă de 0,90 m pentru căderi de 1–12 m și de 1,10 m peste 12 m.² Pentru scări, TÜV SÜD rezumă codurile la fel: 0,90 m până la o cădere de 12 m și 1,10 m peste, inclusiv în casele cu cel mult două locuințe.⁴ La locurile de muncă, legislația de securitate a muncii cere cel puțin 1,00 m.⁴
• Deschideri și cățărare. Potrivit TÜV SÜD, deschiderea dintre baluștrii unui balcon nu trebuie să depășească 12 cm, ca să nu treacă un cap de copil, iar același lucru e valabil pentru spațiul de sub balustradă. Multe landuri interzic și elementele orizontale pe care copiii le-ar putea folosi drept scară, interdicție care se aplică atunci și locuințelor fără copii mici.⁴
• Distanțe la scară. DIN 18065 limitează la 12 cm distanța dintre podest și balustradă și, în clădirile cu mai mult de două locuințe, la 6 cm distanța dintre scară și o balustradă montată lateral. O balustradă montată deasupra rampei trebuie să coboare suficient încât un cub de 15 cm să nu treacă pe sub ea.⁸
• Mâna curentă. DIN 18065 prevede o înălțime a mâinii curente de 80–115 cm și o lățime de prindere de 2,5–6 cm. Pentru clădirile accesibile, DIN 18040 cere mâini curente la 85–90 cm, rotunde sau ovale, cu diametrul de 3–4,5 cm, prelungite cu cel puțin 30 cm după capătul scării. Potrivit codului-model de construcții, rampele de cel puțin trei trepte au nevoie de mână curentă fixă.⁹

Austria: Ghidul OIB 4

În Austria, landurile aplică, prin reglementările lor de construcție, Ghidul OIB 4 privind siguranța în exploatare și accesibilitatea, în prezent ediția din mai 2023.³ Regulile lui sunt printre cele mai detaliate din Europa.

• Unde e nevoie de balustradă. În toate locurile accesibile în mod obișnuit cu o înălțime de cădere de 60 cm sau mai mult, unde riscul de cădere este mare, și în orice caz de la o înălțime de cădere de 1,00 m.³
• Înălțimea. Cel puțin 1,00 m și 1,10 m acolo unde căderea depășește 12 m. Pe scările din interiorul locuinței (Wohnungstreppen) sunt suficienți 90 cm. Înălțimea se măsoară de la suprafața pe care se stă.³
• Cățărare. Între 15 cm și 60 cm deasupra treptei sau a pardoselii nu au voie să existe elemente orizontale sau înclinate, decât dacă cățărarea este îngreunată, de exemplu prin elemente care ies în relief cel mult 3 cm sau deschideri de cel mult 2 cm pe verticală.³
• Deschideri. Deschiderile din balustradă nu au voie să depășească 12 cm cel puțin pe o direcție. Sub o balustradă care stă pe pardoseală poate trece cel mult un cub de 12 cm; lângă marginea unei pardoseli, de 7,5 cm. La contratreptele deschise, golul liber este de cel mult 12 cm.³
• Mâna curentă. Rampele de două sau mai multe trepte au nevoie de mâini curente stabile, ușor de apucat pe toată lungimea, pe ambele părți; o singură parte este suficientă în clădirile cu cel mult trei locuințe, în casele înșiruite și pe scările din interiorul locuinței. Mâinile curente se montează la 85–90 cm sau până la 1,10 m când formează partea de sus a balustradei.³

România și regulile puse alături

Clădirile din România se proiectează după reglementările tehnice naționale, printre care normativul privind proiectarea clădirilor civile din punct de vedere al cerinței de siguranță în exploatare, NP 068-02, aprobat în 2002.⁵ Înălțimile, deschiderile și încărcările balustradei pentru un proiect din România vin din acest cadru și de la proiectant, care răspunde pentru ele. Nu dăm cifre românești în acest articol și nici un furnizor de tâmplărie nu ar trebui să le stabilească. Cereți proiectantului înălțimile, limitele deschiderilor și categoria de încărcare și confirmați că ediția normativului folosită este cea în vigoare.

Graficul și tabelul de mai jos pun alături cele trei seturi de reguli. Sunt rezumate pentru orientare, nu înlocuiesc documentele.

Încărcări: ce trebuie să ducă o balustradă de lemn

O balustradă trebuie să oprească o persoană care se sprijină de ea, o împinge sau cade în ea. Proiectarea structurală în Europa urmează EN 1991-1-1, care dă o forță orizontală liniară caracteristică pe parapete și balustrade, qk, în kilonewtoni pe metru, în funcție de categoria de utilizare. Fiecare țară își stabilește valorile în anexa națională.⁶

Două exemple arată plaja de valori. Anexa națională daneză folosește 0,5 kN/m pentru spațiile rezidențiale (categoria A) și pentru birouri și zonele cu mese (B și C1), 1,0 kN/m pentru spațiile în care oamenii se adună sau circulă în număr mare, cum sunt sălile cu locuri fixe, căile de circulație și magazinele (C2–C4 și D), 2,0 kN/m pentru depozite (E) și 3,0 kN/m acolo unde se strâng mulțimi mari (C5).⁶ În Germania, BauNetz Wissen rezumă practica astfel: 1,0 kN/m în spațiile accesibile publicului, respectiv 2,0 kN/m unde se aplică încărcări mai mari, și 0,5 kN/m în spațiile nepublice.¹⁰ Anglia folosește anexa națională a Regatului Unit și PD 6688-1-1, cum arată Approved Document K.¹

La o balustradă de lemn, punctul critic este rareori mâna curentă. Este stâlpul și prinderea lui: un stâlp de 1 m împins la vârf lucrează ca o pârghie asupra bazei, iar prinderea în scară, în pardoseală sau într-o placă de beton trebuie să preia acest moment. EN 16481, standardul european de calcul pentru scările din lemn, include explicit stâlpii și balustradele printre elementele portante.¹¹ La orice scară care depășește o scară obișnuită de locuință, cereți o verificare structurală a stâlpilor, a prinderilor și a deschiderilor și așteptați-vă ca inginerul să întrebe în ce se prind stâlpii.

Ce lemn alegeți pentru balustradă și mână curentă

La interior, alegerea ține de duritate, stabilitate și aspect. O mână curentă este atinsă de mii de ori și lovită de mobilă la fiecare mutare, așa că esențele dure, cu fibră fină, se uzează cel mai frumos.

• Stejarul este alegerea clasică și se potrivește cu treptele și parchetul de stejar. Stejarul european are circa 4.980 N la testul de duritate Janka.¹²
• Fagul este mai dur, circa 6.460 N, neted și uniform și se baițuiește și se vopsește bine, motiv pentru care e des ales pentru baluștri și mâini curente vopsite sau baițuite. Se mișcă mai mult decât stejarul la variațiile de umiditate.¹²
• Frasinul, circa 6.580 N, este dur, tenace și deschis la culoare, cu o fibră vie, asemănătoare stejarului.¹²

La exterior, alegerea ține de durabilitatea naturală, pentru că balustradele de terasă și de balcon se udă și se usucă decenii la rând. Fără tratament de protecție se folosesc doar duramenul speciilor durabile sau lemnul modificat.

Secțiunile mari cer atenție. Laboratorul american de produse forestiere (FPL) recomandă ca piesele mari, precum stâlpii de scară, vangurile și mâinile curente, să fie alcătuite din piese relativ mici, ceea ce le păstrează drepte și limitează crăpăturile pe măsură ce lemnul se adaptează la încăpere.¹³ Stâlpii și mâinile curente încleiate din mai multe lamele sunt deci o alegere tehnică, nu un compromis de cost. Comparația stejar, fag sau frasin tratează esențele pe larg.

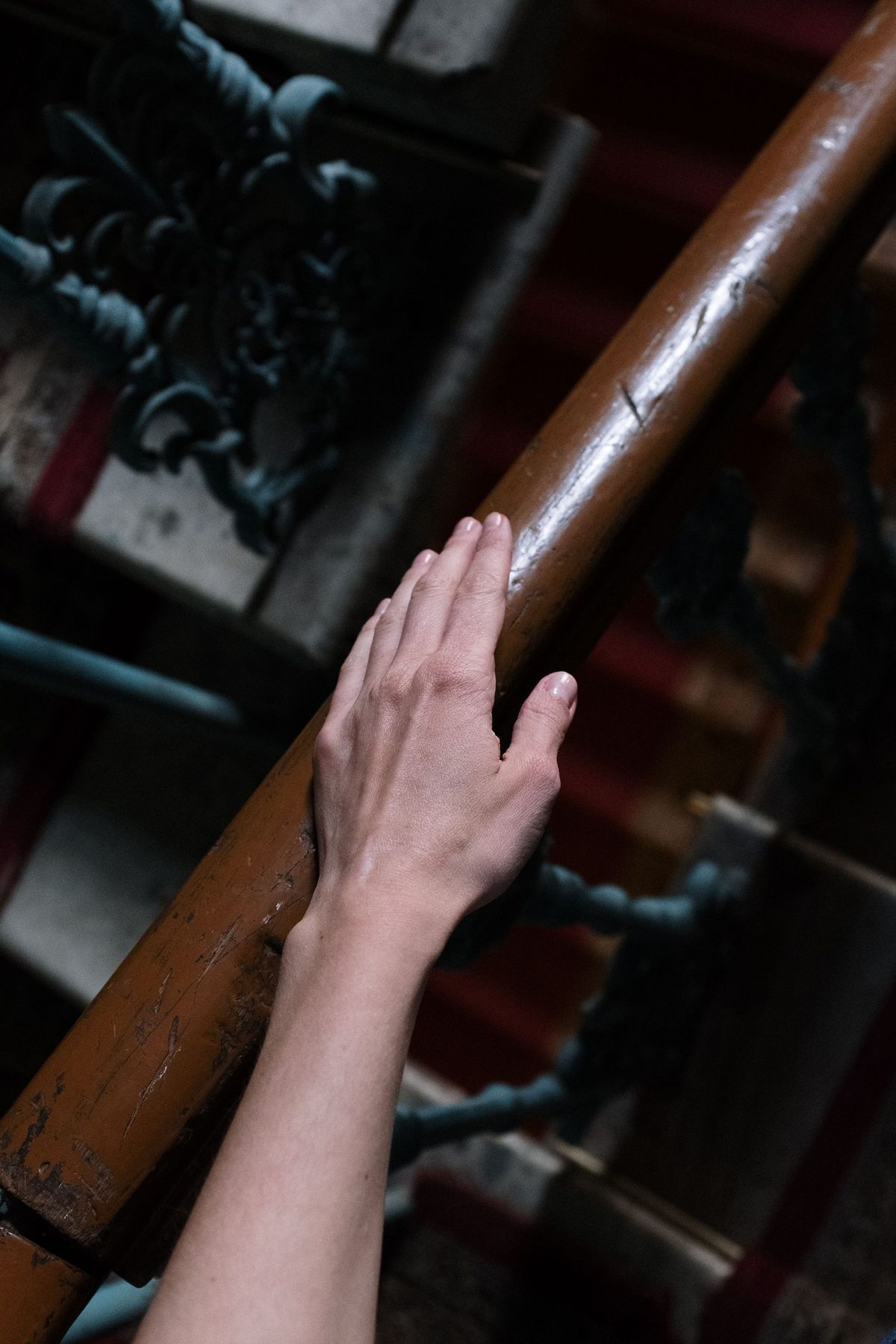

Mâna curentă: formă, înălțime și priză

O mână curentă e utilă doar dacă mâna se poate închide în jurul ei. Regulile privind profilul sunt cele mai stricte pentru clădirile publice și cele accesibile.

• Anglia. Pentru alte clădiri decât locuințele, Approved Document K arată o mână curentă rotundă cu diametrul de 32–50 mm sau o bară nerotundă de 50 mm lățime și 39 mm înălțime, cu muchii rotunjite cu raza de cel puțin 15 mm, la cel puțin 50 mm de perete. Capetele mâinii curente se finisează astfel încât hainele să nu se agațe.¹
• Germania. DIN 18065 cere o lățime de prindere de 2,5–6 cm, iar DIN 18040 mâini curente rotunde sau ovale de 3–4,5 cm în clădirile accesibile. BauNetz Wissen indică cel puțin 5 cm spațiu liber față de pereți și stâlpi.⁹
• Austria. Mâinile curente trebuie să fie stabile ca formă și ușor de apucat pe toată lungimea, la 85–90 cm; în clădirile accesibile se prelungesc cu 30 cm după prima și ultima treaptă.³

În practică, un profil rotund sau „în ciupercă”, cam cât grosimea unei cozi de mătură, se potrivește majorității mâinilor, iar o bară dreptunghiulară cu muchii generos rotunjite arată mai modern. Evitați mâinile curente late și plate pe scări: arată bine în desen, dar nu oferă priză când cineva se împiedică.

Îmbinări, stâlpi și prinderi

Cele mai multe defecțiuni ale balustradelor de lemn apar la îmbinări, nu în lemn. Câteva principii acoperă majoritatea scărilor.

• Stâlpii au nevoie de o legătură mecanică sigură cu structura: o îmbinare cu șuruburi sau cu cep în vangul scării, ori o bază prinsă cu buloane sau ancore pe beton. Adezivul singur nu este o prindere pentru un stâlp.
• Îmbinarea mână curentă–stâlp se face de obicei cu cep și scobitură sau cu un șurub ascuns de mână curentă care strânge îmbinarea. Tronsoanele mâinii curente se îmbină la fel, ideal departe de zona pe care alunecă mâna.
• Baluștrii se fixează în mâna curentă și în rigla de bază sau în trepte, în găuri sau într-un canal cu distanțiere între ei. Distanța trebuie să respecte regula deschiderilor, iar distanțierele o fac repetabilă.
• Liniile de încleiere din stâlpii și mâinile curente lamelate trebuie să reziste variațiilor de umiditate dintr-o casă încălzită, iar la exterior trebuie să fie rezistente la intemperii. Cereți furnizorului clasa adezivului, cum explică ghidul nostru despre adezivii pentru lemnul de esență tare.
• Umiditatea. Piesele balustradelor de interior se montează aproape de umiditatea la care vor sta, circa 8% în medie pentru interioarele încălzite, cu piese individuale între 6% și 10%.¹³ Un balust strunjit montat umed se strânge în gaura lui și începe să joace.

La scări, balustrada și treptele se construiesc împreună. Ghidul nostru despre treptele din lemn de stejar tratează geometria, umiditatea și finisajele pentru aceleași scări.

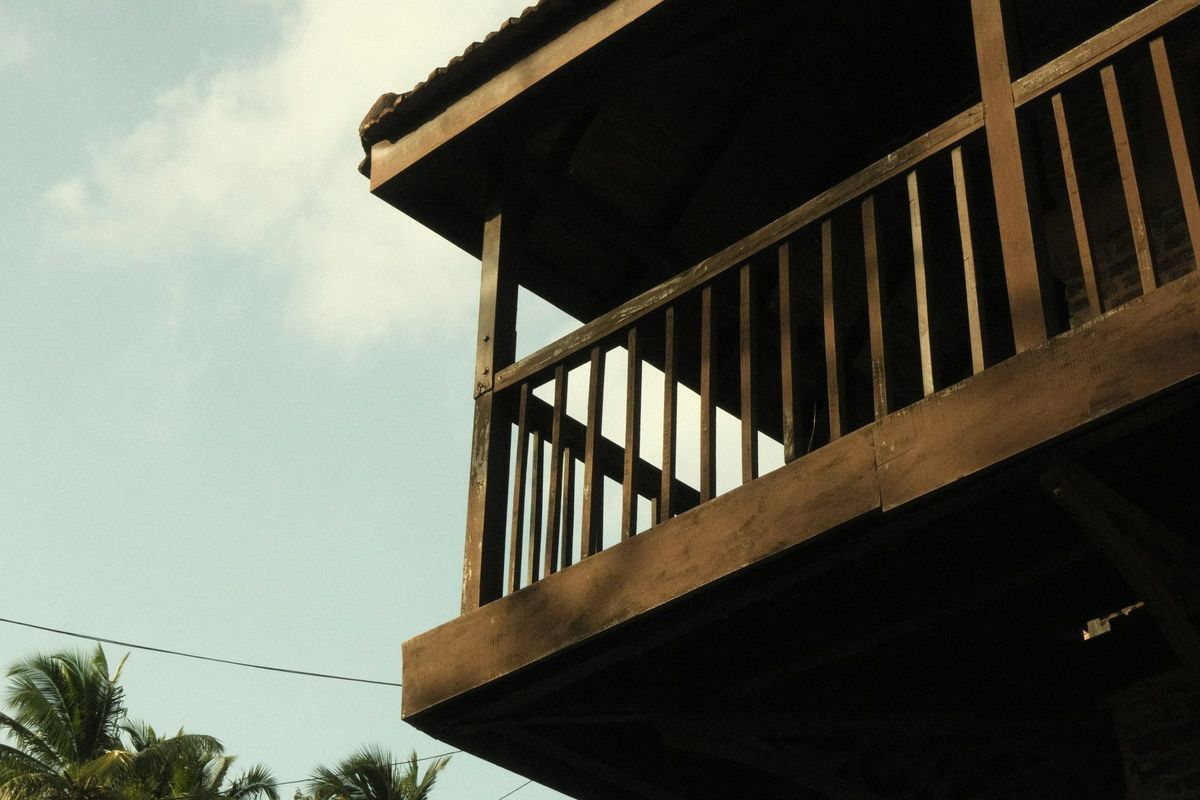

Balustrada din lemn la exterior: terase și balcoane

O balustradă de terasă sau de balcon este tâmplărie exterioară, iar apa este dușmanul ei. Trei detalii decid cât rezistă.

• Capetele. Apa lichidă intră în lemn de 10 până la 100 de ori mai repede prin capete decât prin celelalte fețe. Într-un studiu FPL pe balustrada unei verande demontată după 25 de ani, toți baluștrii cu capetele grunduite înainte de montaj erau în stare perfectă, iar cei fără grund la capătul de jos putreziseră.⁷ Sigilați fiecare capăt tăiat înainte de montaj și țineți baza fiecărui balust și stâlp deasupra pardoselii terasei.
• Scurgerea apei. Mâinile curente de sus trebuie înclinate sau rotunjite, ca apa să se scurgă, iar îmbinările nu trebuie să formeze buzunare în care stă apa. FPL arată putrezirea și cedarea vopselei la o balustradă care reținea apa și notează că grunduirea tuturor suprafețelor înainte de montaj ar fi redus problema.⁷
• Finisaj și îmbătrânire. Lemnul nefinisat devine gri și se erodează cu circa 6 mm pe secol. Finisajele care pătrund în lemn se reîmprospătează ușor, dar la exterior pot rezista doar circa doi ani; cele care formează peliculă rezistă mai mult, dar trebuie întreținute înainte să cedeze.⁷

Folosiți la exterior prinderi din oțel inoxidabil. Stejarul este acid, cu un pH de circa 3,9, iar fierul în contact cu stejarul ud lasă pete negre-albăstrui și ruginește.¹⁴ Și nu uitați că regulile pentru balustrade se aplică și afară: o terasă cu diferență de nivel are nevoie de aceleași înălțimi și limite ale deschiderilor ca un balcon.

Cum facem baluștri și mâini curente la SARAL

Lista de verificare pentru comanda de balustrade și mâini curente

1. Țara și setul de reguli: unde se construiește scara, tipul clădirii și cine semnează proiectul.
2. Înălțimi și deschideri: înălțimea balustradei, înălțimea mâinii curente și deschiderea maximă, luate din planșele proiectantului.
3. Încărcarea și prinderea stâlpilor: categoria de utilizare sau forța liniară, distanța dintre stâlpi și elementul în care se prind.
4. Esența și calitatea: stejar, fag sau frasin la interior; duramen durabil sau lemn modificat la exterior.
5. Construcția: stâlpi și mâini curente masive sau lamelate, cu lamele dintr-o bucată sau îmbinate în dinți.
6. Profile: secțiunea mâinii curente, secțiunea sau desenul de strunjire al baluștrilor, capacele stâlpilor și capetele; desene sau fișiere DXF.
7. Umiditatea la livrare: circa 8% pentru interioare încălzite, cu toleranța.¹³
8. Finisajul: nefinisat, uleiat sau lăcuit; la piesele de exterior, capetele sigilate înainte de montaj.
9. Ambalarea: piese etichetate pe scară și protejate pentru transport.

Întrebări frecvente

Ce înălțime trebuie să aibă balustrada unei scări interioare?

Depinde de țară. Într-o locuință din Anglia, 900 mm pe scări și podeste; în Austria, 90 cm pe scările din interiorul locuinței și 1,00 m în rest; în Germania, 0,90 m până la o cădere de 12 m, după codurile landurilor.^1,3,4 În România, înălțimea o stabilește proiectantul, după normativul național.⁵

Care este distanța maximă dintre baluștri?

În Anglia, o sferă de 100 mm nu trebuie să treacă acolo unde clădirea poate fi folosită de copii sub cinci ani. În Austria, deschiderile nu au voie să depășească 12 cm cel puțin pe o direcție, iar multe landuri germane aplică tot 12 cm.^1,3,4

Se poate folosi o balustradă din lemn la terasă?

Da, dacă este din duramen durabil, de stejar sau salcâm, ori din lemn modificat, cu capetele sigilate, suprafețe care lasă apa să se scurgă și prinderi din inox.^7,14 Trebuie să respecte aceleași reguli de înălțime și deschideri ca orice altă balustradă.

Ce lemn este potrivit pentru mâna curentă?

La interior merg stejarul, fagul și frasinul: fagul și frasinul sunt mai dure, stejarul se mișcă mai puțin și se potrivește cu parchetul de stejar.¹² La exterior folosiți duramen durabil. Mâinile curente și stâlpii mari se fac cel mai bine din lamele încleiate.¹³

La ce înălțime se montează mâna curentă?

În Anglia, la 900–1.000 mm deasupra liniei treptelor. În Germania, la 80–115 cm după DIN 18065 sau la 85–90 cm în clădirile accesibile. În Austria, la 85–90 cm.^1,3,9
